四线电阻屏和五线电阻屏的对比分析

结构

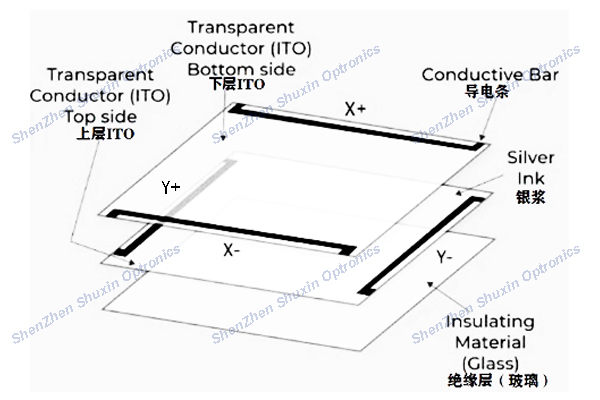

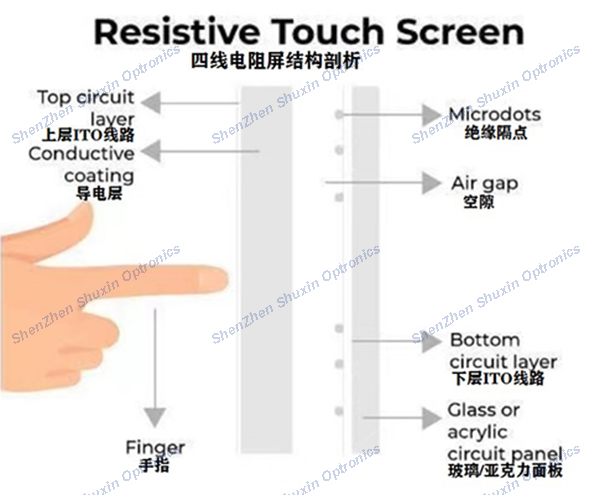

在玻璃或丙烯酸基板上覆盖着有两层透明，均匀导电的ITO层，分别作为X电极和Y电极，它们之间由均匀排列的透明格点分开绝缘。其中下层的ITO与玻璃基板附着，上层的ITO附着在PET薄膜上。X电极和Y电极的正负端由“导电条”（图中黑色条形部分）分别从两端引出，且X电极和Y电极导电条的位置相互垂直。引出X-,X+,Y-,Y+，一共四条线。

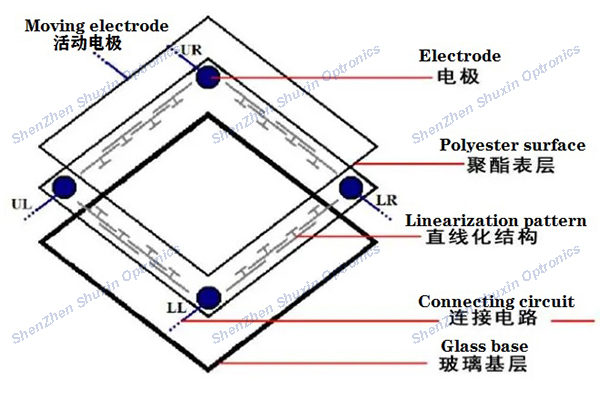

将X，Y电极附着在玻璃基板的ITO层，而上层的ITO只作为活动电极。底层ITO的X，Y电极从四个角引出UL，UR，LL，LR，还有上层的活动电极，一共五条线。

可靠性

长时间的触按施压会使器件损坏。因为每次触按，上层的PET和ITO都会发生形变，而ITO材质较脆，在形变经常发生时容易损坏。一旦ITO层断裂，导电的均匀性也就被破坏，造成推导坐标时的比例等效性不准确。这种断裂的情况极易发生在经常发生触按的区域，比如确认键的地方。另外一个缺点是附着在PET活动基板上的ITO不会充分氧化，一旦暴露在潮湿或者受热的环境下，氧化会导致电阻上升，同样破坏导电均匀性，使坐标计算出现误差，即出现“漂移”现象。

五线电阻式触摸屏的优点是玻璃基板比较牢固不易形变，而且可以使附着在上面的ITO充分氧化。玻璃材质不会吸水，并且它与ITO的膨胀系数很接近，产生的形变不会导致ITO损坏。而上层的ITO只用来作为引出端电极，没有电流流过 ，因此不必要求均匀导电性，即使因为形变发生破损，也不会使电阻屏产生“漂移”。

耐用性

最大触摸次数≈300万次

四线电阻触屏的5倍

防刮性

局部刮伤后，无法使用

局部刮伤后，可正常使用

表面硬度

3H

4H

成本工艺

工艺相对简单，成本低，能满足小尺寸消费类产品的需求

五线电阻式触摸屏拥有更好的透光率、点击寿命、灵敏度、耐用性等等，能满足更大尺寸，更高需求的产品方案。但是同时由于工艺更复杂，成本也会相应的增加

应用领域

10.4寸及以下消费类产品

10.4寸及以上工控类产品
